关于无线网桥的调试安装，一直都有不少朋友问起，本期我们通过来详细了解这方面内容。
一、硬件安装
由于所有无线网桥设备均采用POE供电，因此正确连接POE供电盒、无线网桥、IP摄像机等设备极其重要;无线网桥设备均采用室外防雨防尘设计 ，在网线接头部分要做好相应的防水防尘处理。
1、做好防雨防尘、绝缘处理。
无线网桥、POE以及网络摄像机的网线连接部分需要做好防雨防尘处理，网线与无线网桥的接头部分一般需要裹二到三层防水胶布，尽量不要让水晶头外露;网线与网络摄像机连接部分也需要裹二到三层防水胶布或绝缘胶布 ;所有电源接头部分尽量做好绝缘处理。
2、无线网桥设备的安装与固定。

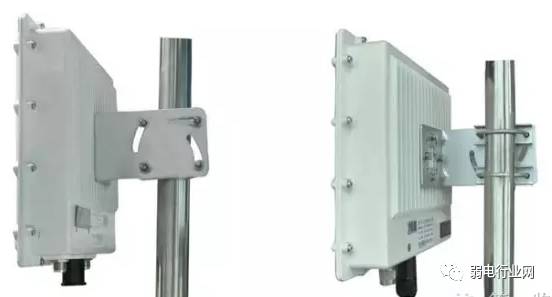

安装无线网桥时，首先一定要固定好支架 ，支架如果不稳会直接影响到微波信号传输的稳定性。将无线网桥往支架上固定时按照下图的固定方法将无线网桥固定牢固，在安装时，由于支架表面比较光滑，如果直接用螺母将U型夹码拧紧可能时间一长，室外雨水的浸透支架表面会生锈，U型夹码与支架之间的接触会松懈 。安装时我们有必要在支架上套上一层橡皮圈与U型夹码之间接触紧密。

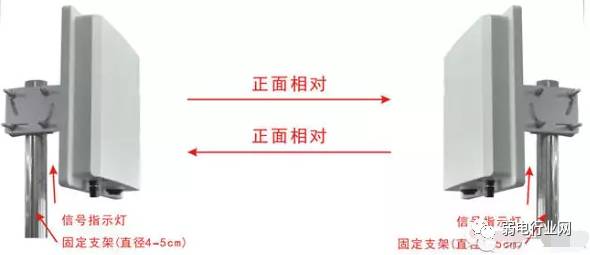

安装时需要将设备的天线对准，确保接收信号的灵敏度较高，传输信号稳定。如下图：
3、网线与长度的控制。
要想无线网桥与供电盒或交换机的距离拉长。对于网线的要求有CAT5e(超5类)或CAT6(超6类)2种网线选择。由于无线网桥使用POE供电，网线不仅传输数据同时还在给无线网桥供电，因此网线过长或材质较差都会严重衰减 。无线网桥与POE的连接部分尽量使用CAT5e或以上(尽量选择品牌网线)，长度尽量控制在25m以内。
注意：

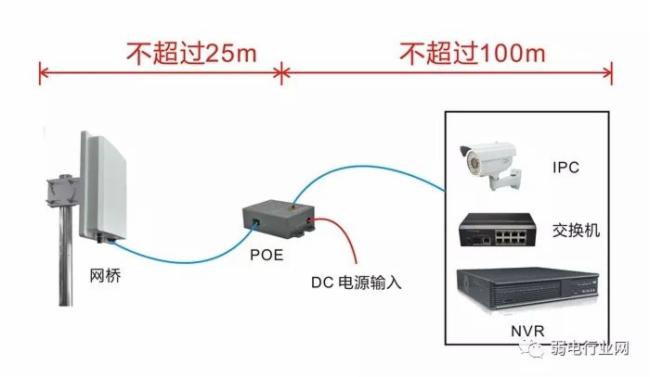

通常使用CAT5e或CAT6类线传输100m的数据指的是从POE供电盒的LAN口到摄像机或交换机的距离是100m (如图一);但由于现场环境不同，POE供电盒可能安装在距离监控中心或机房较远的配电箱内，此时从POE供电盒到监控中心或机房尽量使用光纤传输 (如图二)。
（如图一）

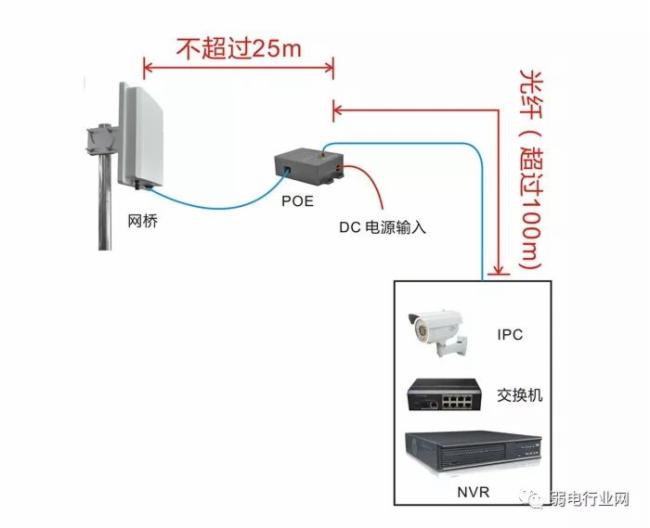

无线网桥与POE连接部分网线不宜过长，推荐使用CAT5e或CAT6类线，长度尽量不要超过25m以免供电不足;POE与网络摄像机、交换机、NVR等设备的连接部分网线尽量不要超过100m以免造成网络信号衰减 。如图二：
（如图二）
当POE的数据传输口与监控中心或机房设备距离较远时(超过100m)，推荐使用光纤传输。

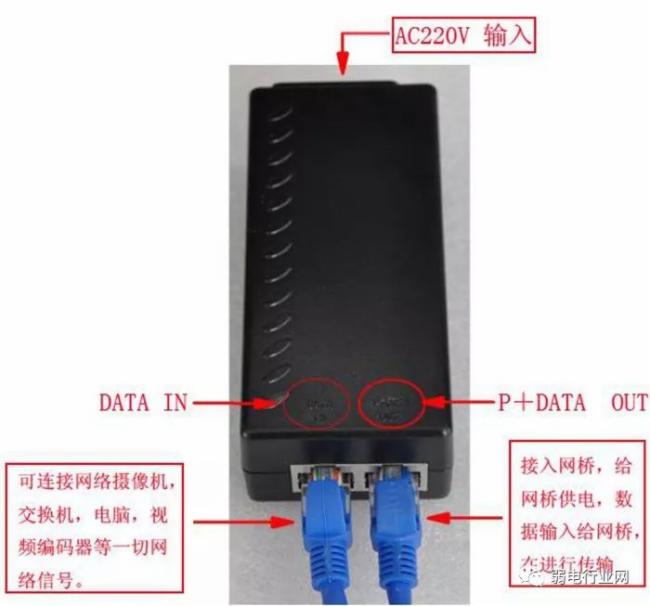

目前推荐使用的POE主要有两种，一种是外接直流电源输入的模块式POE ，另一种就是内部集成变压器采用交流220V电压输入的稳压式POE (如图三)。特别注意：不论使用哪一种POE，其接口定义是统一的，POE上标有“DATA IN”的网口可以连接网络摄像机，交换机，电脑等网络设备，标有“P + DATA OUT”的网口务必连接无线网桥设备，连接时需要注意以免接错烧坏设备。
（如图三）
4、 无线网桥、POE供电盒、网络摄像机或交换机等网络设备的正确连接。POE供电盒上一般会有三个接口：
电源接口 (一般为DC直流输入)
POE网口 (仅用于连接无线网桥设备的RJ45口)
network口或LAN口 (可以连接任何基于以太网口的网络设备，如：网络摄像机、交换机、路由器、电脑、NVR等)。
6、防雷处理。
无线网桥设备一般安装在室外空旷处，需要做好防雷保护措施;设备本身内置正确规划无线网桥的IP地址。
使用无线网桥组建的无线传输系统会用到大量的IP地址，为了避免无线网桥设备的IP地址与局域网内其他设备的IP地址冲突，解决办法主要有两种：
第一，划分独立网络。 将无线网桥组建的无线传输网络与其他网络(如办公网络，服务器网络)分开，单独用一台使用核心交换机;
第二，重新规划设备IP地址 。将无线网桥设备IP地址与网络摄像机、硬盘录像机IP地址划分在不同网段。

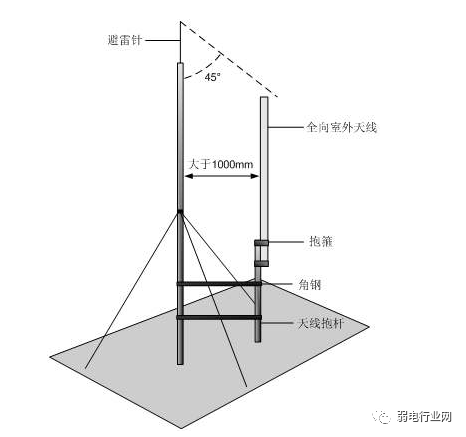

防雷保护电路，在设备外部会预留防雷接地端子(GND)。正确的防雷接地方法是：固定无线网桥的立杆一般会安装避雷针，无线网桥的接地端子需要用到一条铜芯线(一般用4mm²)与避雷线连接在一起接入大地。
7、馈线接头处理。
对于室外大功率网桥设备，由于传输距离远需要加装外置天线 ，天线与设备之间需要用到馈线连接。此时，在所有馈线连接设备与天线的接头部分都要做防雨防尘处理， 需要裹二到三层防水胶布或绝缘胶布，尽量不要让馈线接头部分裸露在空气中。
如果对安装不熟的，可以参考这个安装视频：
二、网桥的调试与配置
无线网桥设备调试需要通过IE浏览器或第三方浏览器(如360浏览器、搜狗浏览器等)进入设备的软件调试界面。首先需要更改本机电脑的IP地址确保设备的IP地址与本机电脑的IP地址在同一网段；
无线网桥的调试是重点，很多朋友都有不少疑问，这里面为了方便大家清楚，我们通过两个视频来详解发射端与接收端的设置。
1、发射端网桥设置：网桥默认工作在AP模式。
需要电脑直接连接到网桥，并给网卡手动设置一个固定IP。例如网桥的默认管理地址为192.168.2.1，所以我们给电脑配置一个同网段的IP即可 ，如192.168.2.20。设置完AP端网桥的SSID和密码后记下参数并保存。
发射端详细讲解
2、接收端网桥设置：网桥进入管理界面后选择客户端模式，
然后扫描上级无线信号，选择AP端网桥的SSID，并输入相同的密码 。点击下一步并将网桥的管理地址改为同网段且与AP端和电脑网卡不同的IP，除了之前提到的192.168.2.1和192.168.2.20，其他同网段的都可以，如192.168.2.30。
总之就是：
1，将电脑的IP地址设为和无线网桥在同一网段;
2，发射端与接收端无线网桥的SSID一致，配对;
3，查看无线网桥的状态，如已连接设备的信号、接收/发送速率等。信号一般越大越好。
